該產品利用氣體在進氣口和出氣口兩端的壓力差作為動力，由閥座、閥蓋的相對位置來控制氣體流向的分配，推動膜片并通過雙曲柄搖桿機構產生連續不斷的運動，同時連桿機構的偏心轉動齒輪通過齒輪的傳動，驅動機械式單向計數器，通過計數器顯示燃?xì)獗淼呐艢饬?，從而達到對氣體體積的計量。
獨立機芯計量機構，安裝在由優質鋼板拉伸噴塑的殼體中，確保了產品的精度和高可靠性。精心設計、精密制造、嚴格測試的GS系列燃?xì)獗韽V泛適用于天然氣、人工煤氣、液化石油氣、沼氣等氣體的計量。
產品特點：
- 外殼由優質冷軋鋼板拉伸而成。
- 表面噴塑處理，具有良好的耐腐蝕性。
- 采用不銹鋼整體殼卡封裝殼體、密封性好。
- 采用往復式轉閥，轉閥材料采用高級酚醛合成樹脂。
- 膜片采用先進涂膠及硫化工藝，保證膜片的耐久性能；
- 上下殼體間采用涂膠工藝，保證密封性。
- 高精度、長壽命、高可靠性。
- 低噪音。
- 可配脈沖傳感器，實現遠程抄表。
技術參數：
項目 | 單位 | G6 | |
公稱流量 | m3/h | 6 | |
最大流量 | m3/h | 10 | |
最小流量 | m3/h | 0.06 | |
外殼材質 | 鋼 | ||
進出口間距 | mm | 250 | |
總壓力損失 | Pa | ≤200 | |
工作壓力范圍 | kPa | 0.5～50 | |
每回轉容積 | dm3 | 2.0 | |
允許誤差 | Qmin≤Q<0.1Qmax | % | ±3 |
0.1Qmax≤Q≤Qmax | % | ±1.5 | |
計數器最小讀數 | dm3 | 0.2 | |
計數器最大讀數 | m3 | 99999.999 | |
工作環境溫度 | ℃ | -25～+55 | |
貯存溫度 | ℃ | -30～+60 | |
聯接螺紋 | G1 1/4(可定做) | ||

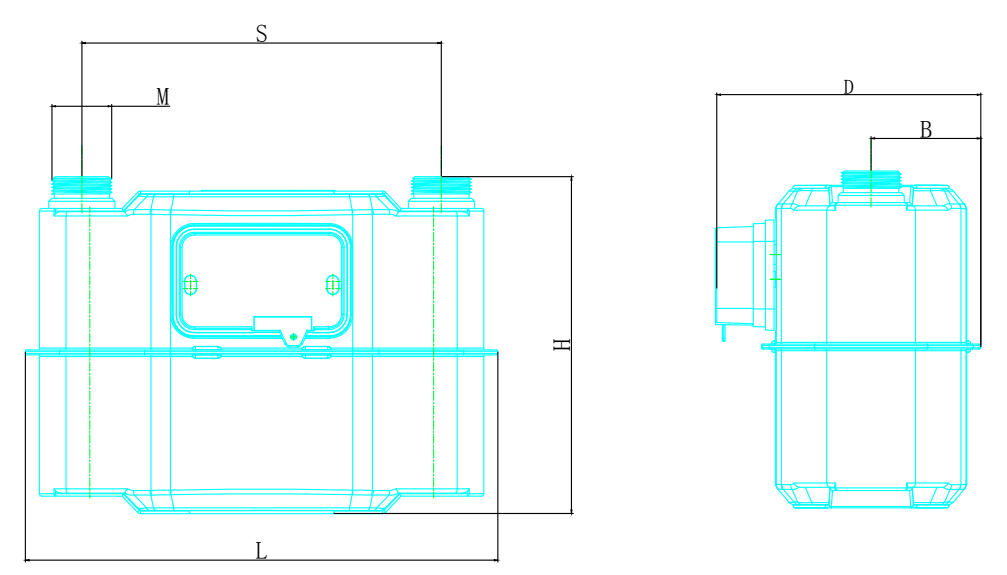

外形尺寸：
產品規格 | H | L | B | D | S | M | 重量 |
G6 | 235mm | 335mm | 77mm | 186mm | 250mm | G1?" | 3.00kgs |
