GS小鋼殼表

GS小鋼殼表

  • 產品概述
  • 技術參數
  • 尺寸圖

該產品利用氣體在進氣口和出氣口兩端的壓力差作為動力,由閥座、閥蓋的相對位置來控制氣體流向的分配,推動膜片并通過雙曲柄搖桿機構產生連續不斷的運動,同時連桿機構的偏心轉動齒輪通過齒輪的傳動,驅動機械式單向計數器,通過計數器顯示燃?xì)獗淼呐艢饬?,從而達到對氣體體積的計量。

獨立機心計量機構,安裝在由優質鋼板拉伸噴塑的殼體中,確保了產品的精度和高可靠性。精心設計、精密制造、嚴格測試的GS系列燃?xì)獗韽V泛適用于天然氣、人工煤氣、液化石油氣、沼氣等氣體的計量。

產品特點:

- 外殼由優質冷軋鋼板拉伸而成。

- 表面噴塑處理,具有良好的耐腐蝕性。

- 采用不銹鋼整體殼卡封裝殼體、密封性好。

- 采用旋轉移動式滑閥,滑閥材料采用高級酚醛合成樹脂。

- 膜片采用先進涂膠及硫化工藝,保證膜片的耐久性能;

- 上下殼體間采用涂膠工藝,保證密封性。

- 高精度、長壽命、高可靠性。

- 低噪音。

- 可配脈沖傳感器,實現遠程抄表。





            誤差曲線圖                                         壓力損失圖



技術參數:

項目

單位

G1.6

公稱流量

m3/h

1.6

最大流量

m3/h

2.5

最小流量

m3/h

0.016

外殼材質


進出口間距

mm

110

總壓力損失

Pa

<200

工作壓力范圍

kPa

0.5~50

每回轉容積

dm3

1.0

允許誤差

Qmin≤Q<0.1Qmax

%

±3

0.1Qmax≤Q≤Qmax

%

±1.5

計數器最小讀數

dm3

0.2

計數器最大讀數

m3

99999.999

工作環境溫度

-10~+55

貯存溫度

-20~+60

聯接螺紋


M30×2;3/4NPT(可定做)

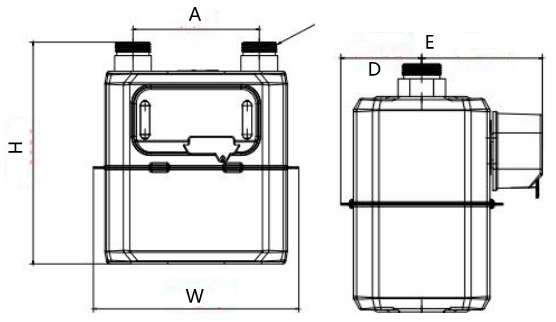

外形尺寸

產品規格

H

W

D

E

A

重量

G1.6

193mm

179mm

63mm

157mm

110mm

1.60Kg
