機械式溫度補償燃氣表是在普通膜式燃氣表基礎上加裝溫度補償機構，當流經機芯的燃氣溫度變化時，通過觸發補償機構上熱膨脹系數不同的合成雙金屬片，產生撓曲變形，達到調整皮膜行程，從而改變回轉體積，以此抵消燃氣熱脹冷縮產生的體積差異，實現公平計量。機械式溫度補償功能的增加，使得膜式燃氣表具有更廣泛的環境適應能力，并大大提升了計量準確度。
產品特點：
- 計數器可以用公制計數器或英制立方英尺計量流量體積。
- 外殼由優質冷軋鋼板拉伸或鋁合金壓鑄而成。
- 采用耐低溫性能的橡膠膜片，最低工作溫度可達到-40℃。
- 內部增加機械式溫度補償機構，可以補償因溫度變化給燃氣表造成的計量誤差。
- 表面噴塑處理，具有良好的耐腐蝕性。
- 高精度、長壽命、高可靠性。
- 低噪音。
- 可配脈沖傳感器，實現遠程抄表。
技術參數：
項目 | 單位 | G1.6T | G2.5T | G4T | ||
公稱流量 | m3/h | 1.6 | 2.5 | 4 | ||
最大流量 | m3/h | 2.5 | 4 | 6 | ||
最小流量 | m3/h | 0.016 | 0.025 | 0.04 | ||
外殼材質 | 鋼或鋁 | |||||
進出口間距 | mm | 110(130) | ||||
總壓力損失 | Pa | ≤200 | ||||
工作壓力范圍 | kPa | 0.5～50 | ||||
每回轉容積 | dm3 | 1.2 | ||||
中心溫度tsp | ℃ | 15 | ||||
允許誤差 | tsp±5℃范圍內 | Qmin≤Q<0.1Qmax | % | ±3.5 | ||
0.1Qmax≤Q≤Qmax | ±2 | |||||
tsp±5℃范圍外 | 0.1Qmax≤Q≤Qmax | % | ±2.5 | |||
Qmin≤Q≤0.1Qmax | ±4 | |||||
計數器最小讀數 | dm3 | 0.2 | ||||
計數器最大讀數 | m3 | 99999.999 | ||||
工作環境溫度 | ℃ | -25～+55 | ||||
貯存溫度 | ℃ | -30～+60 | ||||
聯接螺紋 | M30×2;G1 1/4(可定做) | |||||

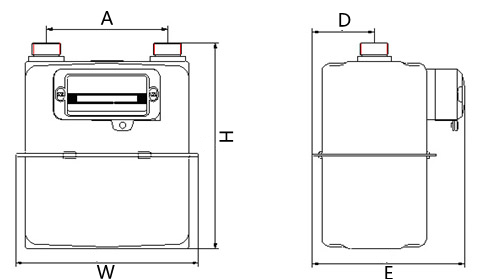

外形尺寸：
產品規格 | H | W | D | E | A | 重量 |
G1.6T,G2.5T & G4T | 224mm | 195mm | 67mm | 164mm | 110（130）mm | 2.10Kg |
